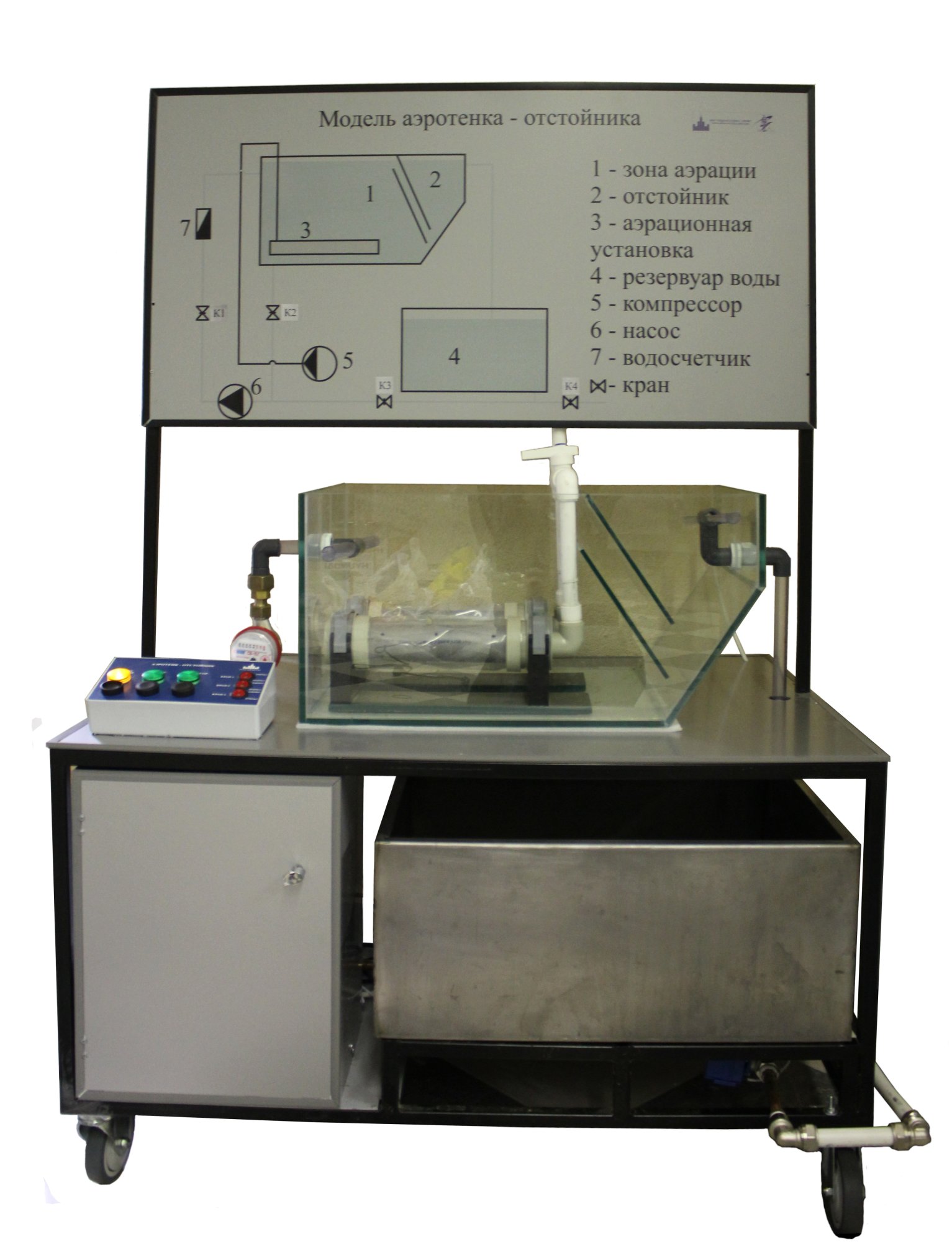

Лабораторный стенд «Аэротенк-отстойник со струйным аэратором» предназначен для изучения конструкции и принципа работы аэротенка-отстойника с эжекторной (струйной) системой аэрации, а также для исследования его питания и определения окислительной способности эжекторного аэратора в зависимости от расхода рабочей жидкости.
Стенд включает функциональную модель аэротенка-отстойника, оснащённую водо-воздушным эжектором, который одновременно выполняет функции подачи и насыщения воды кислородом. Вода из водопровода заполняет резервуар, откуда центробежным насосом подаётся через регулировочный кран в эжектор и далее — в реактор. Расход жидкости измеряется с помощью водосчётчика. Для визуализации потоков в систему может вводиться трассер.
Конструктивно стенд выполнен в напольном моноблочном исполнении. Основу составляет несущая рама из металлической трубы квадратного сечения, окрашенная порошковой краской. На раме закреплена информационная панель из пластика с гидравлической схемой, нанесённой методом шелкографии. Все компоненты стационарно смонтированы и соединены в единую рабочую систему с помощью металлопластиковых труб.
Состав:
- модель аэротенка-отстойника с эжекторным аэратором и системой его питания, водо-воздушный эжектор предназначен для аэрации воды
- резервуар воды
- насос
- система ввода трассера
- водосчетчик
- водопроводная арматура (запорные краны, соединительные элементы)
| Потребляемая мощность, кВт | 3,5 |
| Предельное давление, атм | 3,5 |
| Электропитание от сети переменного тока, напряжением, В | 220 ± 22 |
| Габаритные размеры, мм | 1200х700х1300 |
| Масса, кг | 100 |
| Частота, Гц | 50 ± 0,4 |
