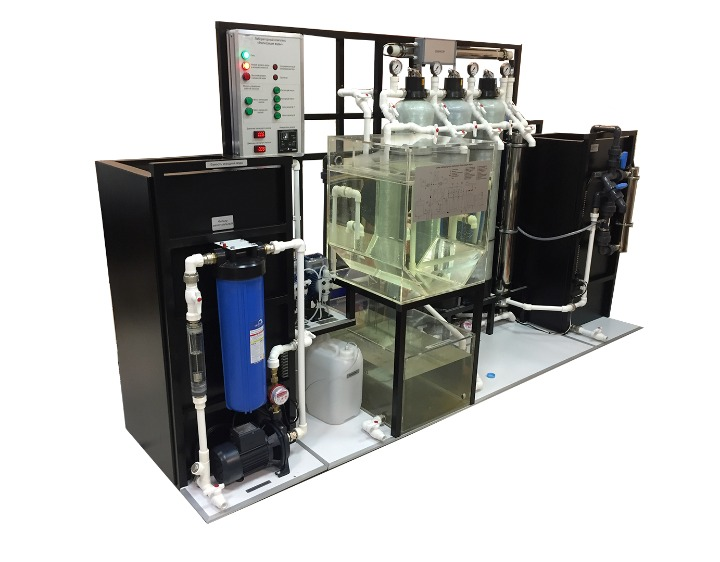

Лабораторный стенд «Фильтрация воды» предназначен для моделирования процесса очистки воды в замкнутых системах жизнеобеспечения, таких как системы космических летательных аппаратов. Основная задача установки — демонстрация многоступенчатой фильтрации, в ходе которой вода проходит через фильтрующие среды, что приводит к изменению её физических и химических характеристик.
Фильтровальная установка включает два ключевых модуля: механический песочный (минеральный) фильтр для удаления взвешенных частиц и химический угольный фильтр на основе активированного угля для адсорбции органических соединений, запахов и цветности. Прошедшая очистку вода собирается в сборном резервуаре из нержавеющей стали, что обеспечивает возможность отбора образцов для последующего лабораторного анализа.
Состав:
- Рама
- Минеральный фильтр
- Угольный фильтр
- Манометр
- Центробежный насос
- Расходомер переменной площади
- Насос-дозатор
- Питающий резервуар
- Сборный резервуар для очищенной воды
- Термометр сопротивления
- Электронный индикатор температуры
- Электронный пульт управления
- Датчик расходомера переменной площади
- Пневматический регулирующий клапан расхода потока при подаче
- Электропневматический преобразователь
- ПИД-регулятор на основе цифрового микропроцессора
- Методические указания
| Предельное давление, атм | не менее 1,5 бар |
| Электропитание от сети переменного тока, напряжением, В | 220 |
| Габаритные размеры, мм | 1600х800х1600 |
| Масса, кг | 460 |
