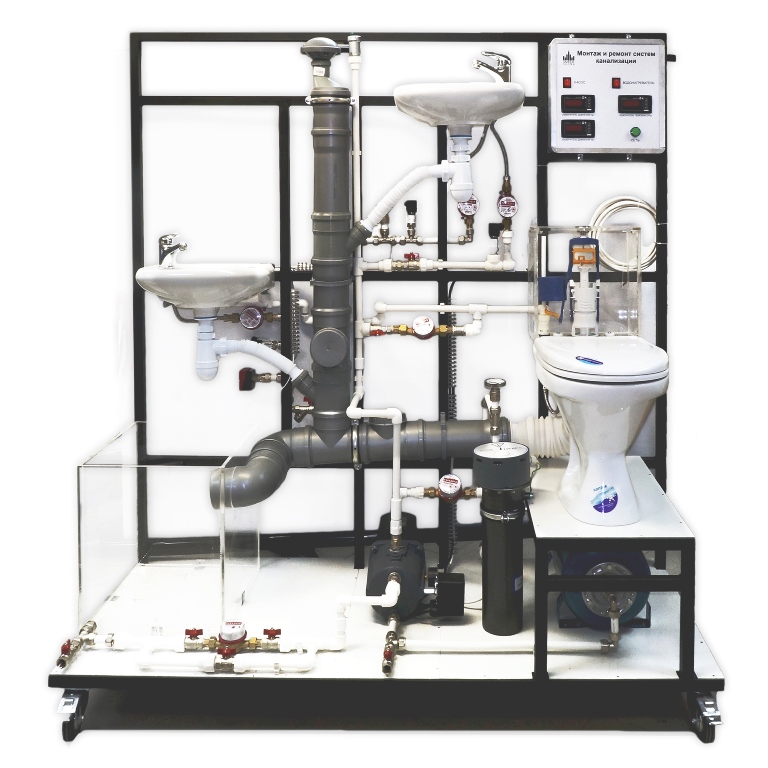

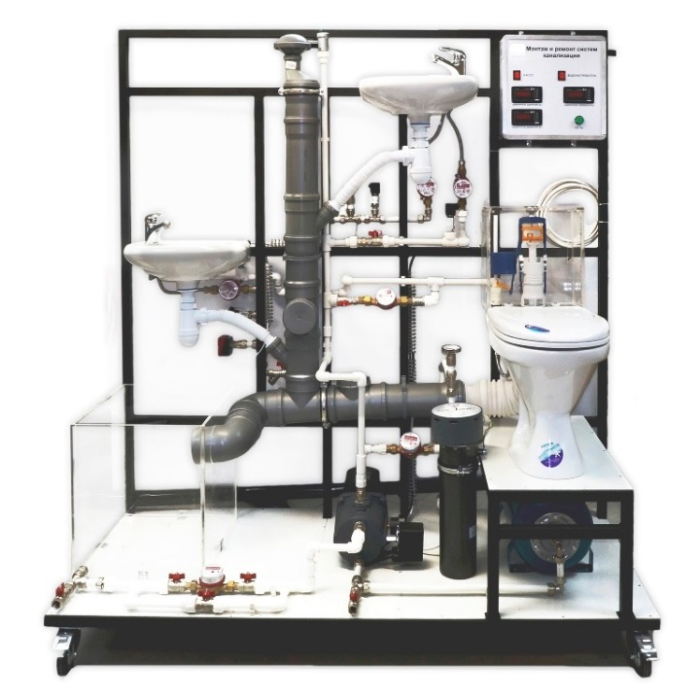

Стенд предназначен для изучения технологии организации и функционирования систем внутренней канализации, включая сбор, транспортировку и вывод сточных вод. Особое внимание уделено монтажным соединениям, соответствующим действующим российским стандартам (СП, ГОСТ), что позволяет студентам осваивать не только теоретические схемы, но и реальные инженерные решения, применяемые на практике.
Для повышения наглядности в составе стенда использованы прозрачные участки трубопроводов — это даёт возможность визуально отслеживать движение жидкости, формирование гидрозатворов, а также возникновение и устранение типовых неисправностей (например, засоров или нарушения уклона).
С помощью стенда обучающиеся получают практические навыки по монтажу, демонтажу и ремонту элементов канализационной системы, а также изучают взаимосвязь между ключевыми компонентами: подводящей, отводящей и сливной трубами; принципы работы водопроводной арматуры и различных типов соединений; особенности функционирования насосного агрегата и его влияние на гидравлические параметры в системе водоснабжения и водоотведения.
Состав:
Рама с универсальными крепежными элементами, на которую закреплены все узлы канализационной системы:
- унитаз
- автономная насосная станция
- смесители кранов
- раковины первого
- бак унитаза
- бак с чистой водой, а также отводящая труба
- главный коллектор
- сливная труба
- водяной счётчик воды
- проточный нагреватель
- датчик давления
- главное одинарное соединение
- нижний канал
- уровень обратного фильтрационного давления
- разделяющий изгиб
- искривление трубы
- секция прогиба
- трубопровод к смесителям и сливному баку
| Потребляемая мощность, кВт | 3,5 |
| Предельное давление, атм | 3,5 |
| Электропитание от сети переменного тока, напряжением, В | 220 ± 22 |
| Габаритные размеры, мм | 1900 х 1700 х 800 |
| Масса, кг | 190 |
| Частота, Гц | 50 ± 0,4 |
