Модульная платформа для освоения проектирования, сборки и наладки реальных отопительных схем
Подробнее
Описание

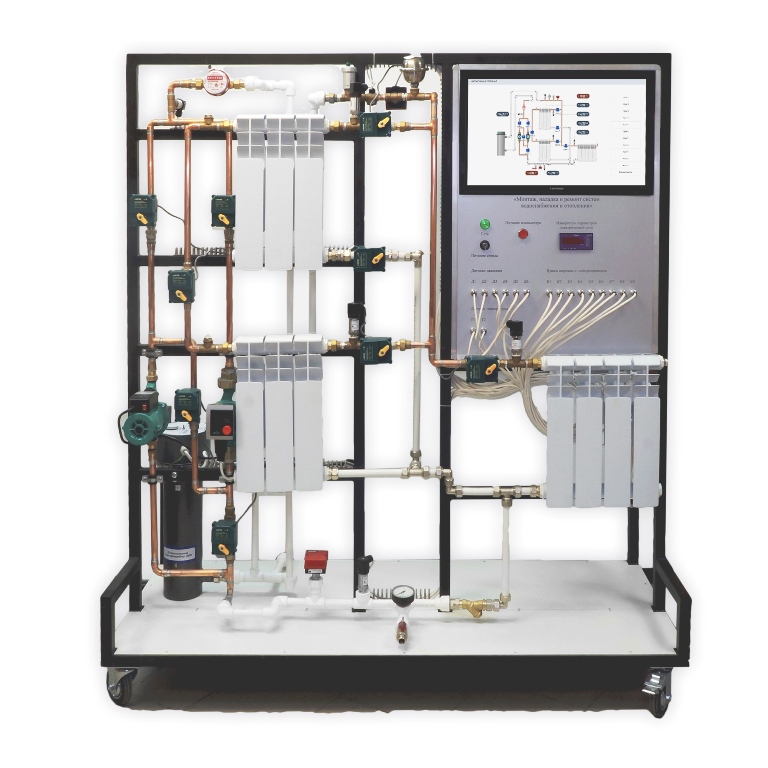

Стенд представляет собой мобильную рамную конструкцию, оснащённую всем необходимым для моделирования типовых и модифицированных систем водяного отопления: от классической вертикальной однотрубной схемы с верхней/нижней разводкой — до вариантов с балансировочными клапанами и погодозависимым управлением.
Ключевая особенность — практико-ориентированный подход: студенты не просто изучают готовую схему, а самостоятельно проектируют и собирают участки трубопроводов, используя три типа материалов — медь, полипропилен и металлопластик. В комплект входят инструменты для резки, пайки (для ПП) и соединения, что позволяет сравнить технологии по критериям:- трудоёмкость монтажа,
- герметичность соединений,
- долговечность и ремонтопригодность.
- изменять режимы работы котла и насоса (в т.ч. с частотным управлением),
- моделировать нештатные ситуации (завоздушивание, заклинивание клапана),
- строить графики изменения параметров во времени — для анализа эффективности системы.
Комплектация:
- Несущая рама с колёсной базой
- Модульный набор труб и фитингов (медь, ПП, металлопластик)
- Инструменты: труборез, паяльник для ПП, ключи
- Источник тепла — электрокотёл с регулировкой мощности
- Циркуляционные насосы (стандартный + с частотным преобразователем)
- Радиаторы, запорно-регулирующая арматура, шаровые краны
- Измерительные приборы: манометр, цифровые датчики температуры и расхода
- Панельный компьютер с ПО «ВИВА» (лицензия в комплекте)
Применение: дисциплины «Теплогазоснабжение и вентиляция», «Санитарно-технические системы», «Энергоэффективность зданий» — в рамках ФГОС по направлениям 08.03.01 «Строительство», 08.02.07, 08.01.10.
Характеристики
| Потребляемая мощность, кВт | 4,5 |
| Предельное давление, атм | 3,5 |
| Электропитание от сети переменного тока, напряжением, В | 220 ± 22 |
| Габаритные размеры, мм | 1900х1750х800 |
| Масса, кг | 170. |
| Частота, Гц | 50 ± 0,4 |
